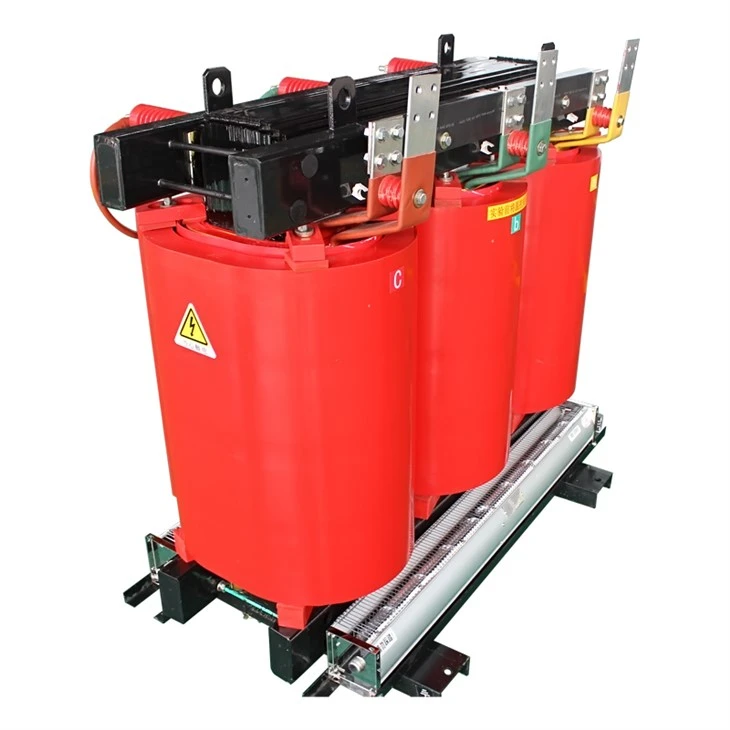

Dosbarthiad Trawsnewidyddion Math Sych

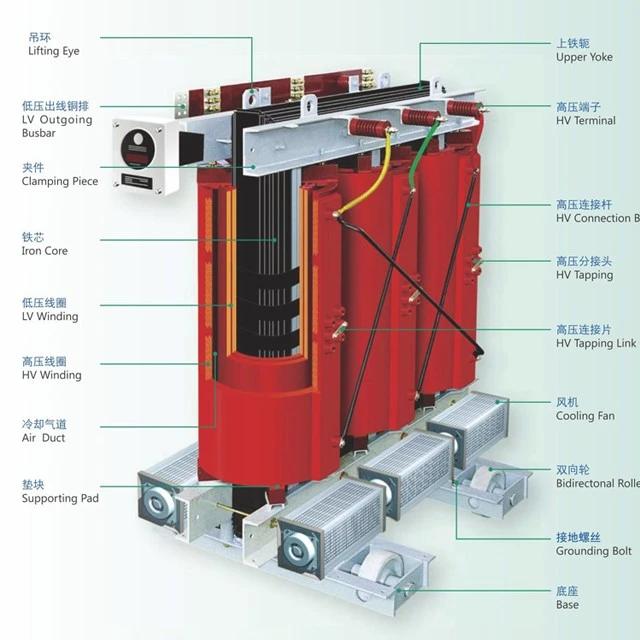

Nodweddion Strwythurol: Coil ffoil Cast: Gan fabwysiadu'r rhan gyfan o ffoil copr, ynghyd â'r inswleiddiad tro dosbarth F, mae dirwyniad foltedd isel yn cael ei ddirwyn i ben gan y peiriant weindio ffoil foltedd isel arbennig. Mae'r coil ffoil yn datrys problemau dealltwriaeth o'r fath fel straen cylched byr mawr, tro ampere anwastad, afradu gwres gwael, yr ongl troellog bresennol yn ogystal ag ansawdd weldio ansefydlog â llaw oherwydd foltedd isel a chynhyrchion dirwyn coil cyfredol mawr. Ar yr un pryd, mae'r pen dirwyn i ben yn ein cwmni yn cael ei drin â photio resin, solidification i wneud siâp, lleithder-prawf a gwrth-baeddu, mae'r platŵn copr plwm yn cael ei weldio'n awtomatig gan weldio arc argon.

Anfon ymchwiliad

Disgrifiad

Dosbarthiad -newidyddion math sych

Mae trawsnewidyddion math sych yn dibynnu ar ddarfudiad aer ar gyfer oeri ac fe'u defnyddir yn gyffredinol ar gyfer trawsnewidyddion megis goleuadau lleol, cylchedau electronig, ac offer mecanyddol. Mae dosbarthiad penodol trawsnewidyddion math sych fel a ganlyn:

1. O ran rhif cam, gellir ei rannu'n drawsnewidydd math sych un cyfnod a thri-trawsnewidydd math sych cyfnod.

Mae trawsnewidydd ynysu math SG cyfres tri -cyfnod sych-yn genhedlaeth newydd o drawsnewidydd math arbed ynni sych a ddatblygwyd ac a gynhyrchir gan Sartons ar sail cyfeirio at gynhyrchion rhyngwladol tebyg a chyfuno cymwysiadau. Mae rhwng 300VA a 1000KVA ac mae'n cwrdd â safonau IEC439, GB5226 a safonau eraill. Mae'r dirwyn yn mabwysiadu'r dull dirwyn llinell gyfan; Mae'r trawsnewidydd yn destun trwytho gwactod i gyflawni lefel inswleiddio o F neu H, ac mae perfformiad y cynnyrch yn cyrraedd lefel flaenllaw.

Yn gyffredinol, mae newidydd ynysu math tri cham cyfres SG SG yn berthnasol i gylchedau ag AC 50Hz i 60Hz a foltedd o dan 660V, ac fe'i defnyddir yn gyffredinol ar gyfer offer pwysig a fewnforir, offer peiriant manwl, offer mecanyddol ac electronig, dyfeisiau cywiro, a goleuo. Gellir dylunio a gweithgynhyrchu'r gwahanol folteddau mewnbwn ac allbwn, grwpiau cysylltiad, nifer a lleoliad tapiau addasu (fel arfer ± 5%), dosbarthiad cynhwysedd dirwyn i ben, cyfluniad dirwyniadau un cyfnod eilaidd, cymhwyso cylchedau cywiro, ac a oes angen cragen ar gyfer y cynnyrch yn unol â gofynion y defnyddiwr. Mae ychwanegu cysgodi ymhellach yn dileu'r ymyrraeth pwls amledd uchel (sŵn pwls ac amledd uchel) sy'n cael ei gysylltu'n fewnol gan y newidydd, a all ei atal yn effeithiol. Fodd bynnag, rhaid i'r trawsnewidydd gael ei seilio'n iawn a'i seilio'n llym, fel arall bydd y gwrthwynebiad i ymyrraeth modd cyffredin yn aneffeithiol.

2. O ran perfformiad, gellir ei rannu'n autotransformer a thrawsnewidydd ynysu.

1) Mae Autotransformer yn drawsnewidydd coil sengl. 1, Mae'r ochr uwchradd wedi'i dirwyn i ben â dirwyn cyffredin, ac mae ei gymhareb trawsnewid yn sefydlog. O'i gymharu â thrawsnewidwyr cyffredinol o'r un gallu, mae ganddo fanteision strwythur syml, defnydd isel o ddeunydd, a chyfaint bach, yn enwedig mewn sefyllfaoedd lle mae'r gymhareb trawsnewid yn agos at 1, sy'n arbennig o ddarbodus. Felly mae'n cael ei ddefnyddio'n helaeth mewn -trawsyrwyr trawsyrru pŵer uchel gyda folteddau tebyg, ac yn ogystal, mae'n cael ei ddefnyddio'n eang mewn blychau cychwyn cam-i lawr ar gyfer moduron asyncronaidd uwchlaw 10kW.

2) Mae trawsnewidydd ynysu yn cyfeirio at y trawsnewidydd ag ynysu trydanol rhwng y dirwyniad mewnbwn a'r dirwyniad allbwn. Ynysu newidydd ynysu er mwyn osgoi cyffwrdd yn ddamweiniol â'r newidydd corff a godir ar yr un pryd yw ynysu cerrynt y coiliau dirwyn ochr gwreiddiol ac uwchradd, fel bod inswleiddio trydanol yr ochr gynradd a'r ochr uwchradd wedi'i gwblhau, a hefyd i ynysu'r cylched. Yn ogystal, trwy ddefnyddio colled amledd uchel ei graidd haearn, gellir atal annibendod amledd uchel rhag mynd i mewn i'r gylched reoli. Mae trawsnewidydd ynysu math SG cyfres tri -cyfnod sych-yn genhedlaeth newydd o drawsnewidydd math arbed ynni sych a ddatblygwyd ac a gynhyrchir gan ein cwmni ar sail cyfeirio at gynhyrchion rhyngwladol tebyg a chyfuno cymwysiadau.

3. O'r ymddangosiad, gellir ei rannu'n drawsnewidyddion math sych gyda siasi a thrawsnewidwyr math peiriant sych.

4. Yn ôl y dull oeri, gellir ei rannu'n oeri aer, hunan oeri, ac oeri olew.

5. O ran deunydd, gellir ei rannu'n wifren gopr, gwifren alwminiwm, ac alwminiwm clad copr.

6. Yn strwythurol, gellir rhannu trawsnewidyddion math sych yn fath agored, math caeedig, a math cast.

(1) Agored. Mae'r math agored yn fath a ddefnyddir yn gyffredin, gyda'i gorff mewn cysylltiad uniongyrchol ag aer, sy'n addas ar gyfer amgylcheddau dan do cymharol sych a glân (pan fo'r tymheredd amgylchynol yn 20 gradd Celsius, nid yw'r lleithder cymharol yn fwy na 80 [%])

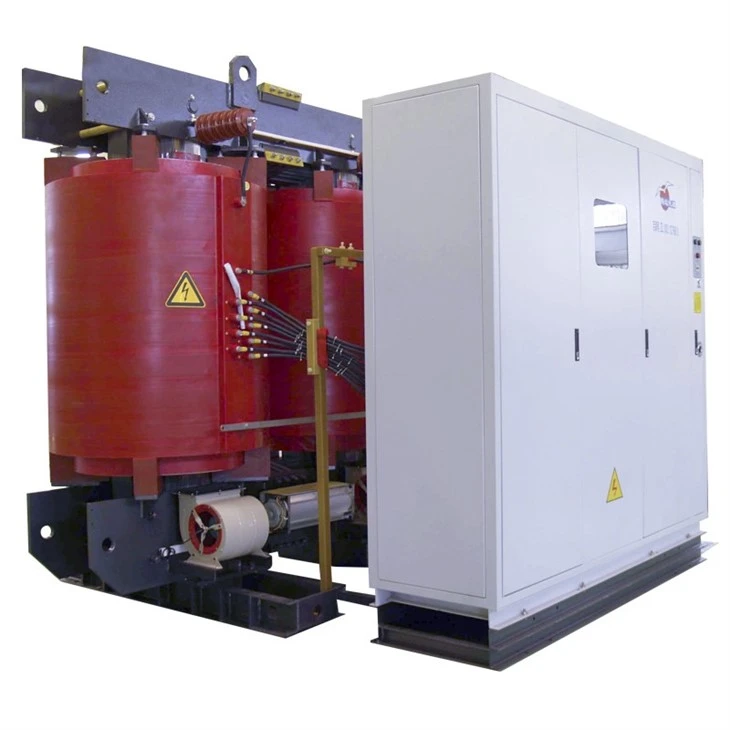

(2) Ar gau. Mae'r ddyfais wedi'i lleoli y tu mewn i gae caeedig ac nid yw'n dod i gysylltiad uniongyrchol ag aer allanol, gan ei gwneud yn addas i'w ddefnyddio mewn amgylcheddau garw. Oherwydd amodau selio a disipiad gwres gwael, fe'i defnyddir yn bennaf mewn mwyngloddio a mannau eraill. Gellir llenwi'r math caeedig hefyd â nwy hecsaflworid sylffwr 0.2-0.3 MPa a'i orfodi i gylchredeg. Felly, mae cynhwysedd inswleiddio a gwasgariad gwres y newidydd yr un fath â'r math o olew trochi, ac mae'n addas ar gyfer defnyddwyr â lefelau foltedd uchel.

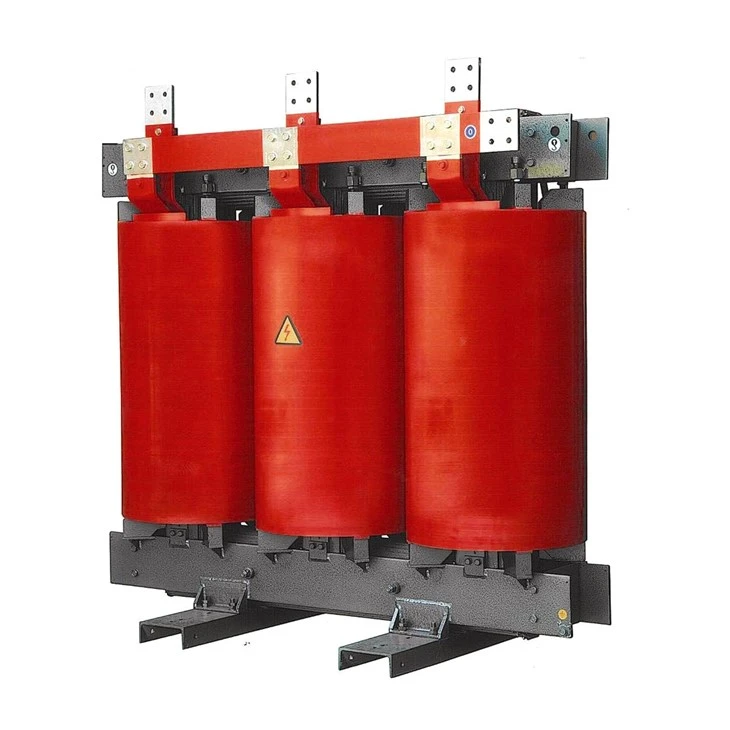

(3) Arllwys math. Castiwch resin epocsi neu resinau eraill fel prif insiwleiddio, gyda strwythur syml a chyfaint bach, sy'n addas ar gyfer defnyddwyr â chynhwysedd llai

Mae'r cynnyrch hwn fel arfer wedi'i addasu.
Rydym yn wneuthurwr ac mae gennym adran dechnegol broffesiynol a all ddylunio a darparu atebion yn unol ag anghenion cwsmeriaid.

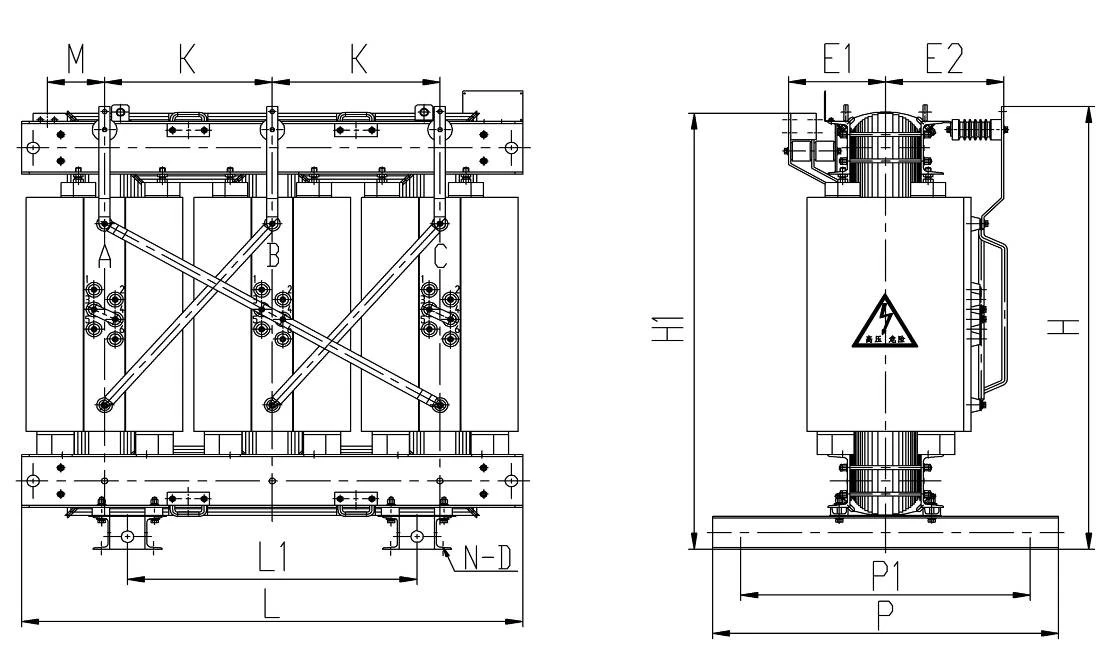

Cysylltwch â'n personél gwerthu i gael lluniadau dylunio
