Switshis Cynradd

Mae switshis cynradd inswleiddio nwy SF6 wedi'i inswleiddio â nwy yn switshis foltedd canolig cyffredin. Fe'i nodweddir gan danc wedi'i lenwi â nwy SF6, fel cyfrwng inswleiddio a diffodd arc, gan ddarparu gallu torri cylched byr rhagorol a gwella diogelwch. Mae'r cynradd cryno ...

Anfon ymchwiliad

Disgrifiad

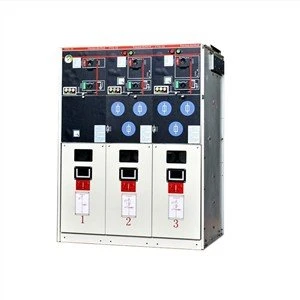

Switshis Cynradd

Mae switshis cynradd inswleiddio nwy SF6 yn switshis foltedd canolig cyffredin. Fe'i nodweddir gan danc wedi'i lenwi â nwy SF6, fel cyfrwng inswleiddio a diffodd arc, gan ddarparu gallu torri cylched byr rhagorol a gwella diogelwch. Mae'r switshis cynradd cryno wedi'i gynllunio'n arbennig ar gyfer rhwydwaith dosbarthu pŵer 10kV / 6kV. O ystyried hyblygrwydd, mae switshis wedi'i inswleiddio â nwy yn gyfuniad o unedau modiwlaidd.

Paramedr

Lefel amddiffyn: IP67

Trwch dur gwrthstaen: 3.0mm

Foltedd â sgôr: 12-24-36 kV

Cerrynt â sgôr: 1000-1250-2000-2500-3150 A.

Tymheredd uchaf: 40 ℃

Isafswm tymheredd: -40 ° C.

Lleithder cymharol uchaf ar gyfartaledd: ≤95%

Uchder: ≤2000m

Mae switshis cynradd inswleiddio nwy SF6 yn cynnwys y pedair rhan ganlynol:

Gellir rhannu'r switshis cynradd cyfan yn unedau uchaf ac isaf. Mae uned uchaf y cabinet yn cynnwys yr ystafell busbar, switsh llwyth, ystafell mecanwaith gweithredu ac ystafell foltedd isel, a gall ystafell gebl yr uned isaf ffurfio cabinet cyfan neu gellir ei wahanu. Gellir ailwampio ac addasu'r offer a osodir yn yr uned uchaf yn ddiogel ac yn gyfleus, a gellir ailosod yr uned uchaf gyfan pan fo angen.

Ystafell Busbar

Mae'r ystafell bar bws wedi'i threfnu yn rhan uchaf y cabinet. Yn ystafell y bar bysiau, mae'r prif fariau bysiau wedi'u cysylltu gyda'i gilydd ac yn rhedeg trwy'r rhes gyfan o gabinetau switsh.

Ystafell switsh

Mae switsh llwyth sylffwr hexafluoride wedi'i osod yn yr ystafell switsh. Mae cragen y switsh llwyth wedi'i wneud o resin epocsi a'i lenwi â nwy hecsaflworid sylffwr fel cyfrwng inswleiddio. Gellir gosod mesurydd dwysedd nwy SF6 neu fesurydd dwysedd nwy gyda chyswllt larwm yn yr ystafell switshis yn unol â gofynion y cwsmer.

Mecanwaith gweithredu, mecanwaith cyd-gloi ac ystafell reoli foltedd isel

Mae'r mecanwaith gyda chyd-gloi hefyd yn gweithredu fel panel rheoli.

Ystafell gebl

Defnyddir yr ystafell gebl yn bennaf ar gyfer cysylltiad cebl. Gellir cysylltu ceblau un craidd neu dri chraidd â'r pen cebl symlaf heb ei drin. Ar yr un pryd, gall y digon o le hefyd gynnwys arestwyr mellt, trawsnewidyddion cyfredol, switshis daear is a chydrannau eraill.

Primary Switchgear (1)

Primary Switchgear Price
