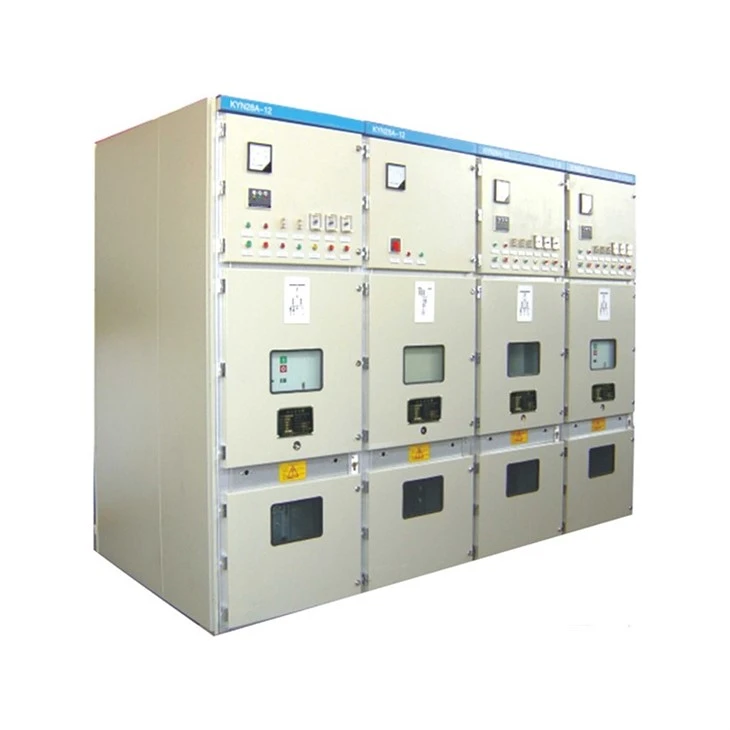

3.6-24kv Offer switsio Ffatri Foltedd Canolig

3.6-24kv offer switsh ffatri foltedd canolig

Beth yw offer switsio foltedd uchel

1, Deunydd o gorff cabinet offer switsio uchel-foltedd

1. Plât dur rholio oer neu ddur ongl (a ddefnyddir ar gyfer cypyrddau weldio);

2. Plât dur wedi'i orchuddio â sinc alwminiwm neu blât dur galfanedig (a ddefnyddir ar gyfer cydosod cypyrddau)

3. Plât dur di-staen (anfagnetig)

4. Plât alwminiwm (anfagnetig)

2, Unedau swyddogaethol offer switsh foltedd uchel:

1. Prif ystafell bar bws (wedi'i drefnu'n gyffredinol mewn dau strwythur: "pin" neu "1")

2. Ystafell torri cylched

3. ystafell cebl

4. Ystafell ras gyfnewid ac offer

5. Cabinet top ystafell busbar bach

6. compartment terfynell uwchradd

3, Swyddogaethau'r offer switsio

Mae gan y switshis swyddogaethau fel llinellau uwchben sy'n dod i mewn ac allan, llinellau cebl sy'n dod i mewn ac allan, a chysylltiad bar bws.

4, Cyfansoddiad y switshis

Dylai'r offer switsio fodloni gofynion perthnasol safon GB3906-1991 "3-35 kV AC Metal Amgaeedig Switchgear", sy'n cynnwys dwy ran: corff y cabinet a'r torrwr cylched. Mae corff y cabinet yn cynnwys cragen, cydrannau trydanol (gan gynnwys rhannau inswleiddio), amrywiol fecanweithiau, terfynellau eilaidd, a gwifrau.

5, Dosbarthiad

Yn ôl y dull gosod torwyr cylched

Yn ôl dull gosod torwyr cylched, fe'u rhennir yn fathau symudol (cart llaw) a sefydlog

1. Symudol neu handcart (a gynrychiolir gan Y): yn nodi bod y prif gydrannau trydanol y tu mewn i'r cabinet (fel torwyr cylchedau) yn cael eu gosod ar drol llaw y gellir ei thynnu'n ôl. Oherwydd cyfnewidioldeb da cypyrddau cart llaw, gall wella dibynadwyedd cyflenwad pŵer yn fawr. Mae'r mathau o gertiau llaw a ddefnyddir yn gyffredin yn cynnwys cert llaw ynysu, cert llaw mesur, cert llaw torrwr cylched, cart llaw PT, cart llaw cynhwysydd, a chert llaw amrywiol a ddefnyddir.

2. Math sefydlog (a gynrychiolir gan G): yn nodi bod yr holl gydrannau trydanol y tu mewn i'r cabinet (fel torwyr cylched neu switshis llwyth) yn cael eu gosod mewn math sefydlog, ac mae cypyrddau switsh sefydlog yn gymharol syml ac yn economaidd.

Yn ôl lleoliad gosod

Wedi'i rannu'n dan do ac awyr agored yn ôl lleoliad gosod

(1) Ar gyfer defnydd dan do (a gynrychiolir gan N): yn nodi mai dim ond dan do y gellir ei osod a'i ddefnyddio;

(2) Ar gyfer defnydd awyr agored (a nodir gan W): yn nodi y gellir ei osod a'i ddefnyddio yn yr awyr agored.

6, Yn ôl strwythur y cabinet

Yn ôl strwythur y cabinet, gellir ei rannu'n bedwar categori: offer switsh arfog metel caeedig, offer switsio cyfwng caeedig metel, offer switsio blwch caeedig metel, ac offer switsio agored

(1) Mae prif gydrannau offer switsio arfog amgaeedig metel (a gynrychiolir gan y llythyren K), megis torwyr cylchedau, trawsnewidyddion, bariau bysiau, ac ati, yn cael eu gosod yn y drefn honno mewn parwydydd metel daear wedi'u gwahanu gan offer switsio amgaeedig metel.

(2) Mae offer switsio bae caeedig metel (a gynrychiolir gan y llythyren J) yn debyg i offer switsio amgaeedig metel arfog gan fod ei brif gydrannau trydanol hefyd wedi'u gosod mewn adrannau ar wahân, ond bod ganddynt un neu fwy o raniadau anfetelaidd sy'n bodloni lefel benodol o amddiffyniad .

(3) Offer switsio math blwch caeedig metel (a gynrychiolir gan y llythyren X) Mae'r lloc switshis yn offer switsio amgaeedig metel.

(4) Offer switsio math agored heb ofynion lefel amddiffyn, gyda rhai rhannau o'r casin yn offer switsio agored

7, Pum mesur atal ar gyfer offer switsio foltedd uchel

1. Ar ôl i'r car torrwr cylched gwactod y tu mewn i'r offer switsio foltedd uchel gael ei gau yn y sefyllfa brawf, ni all y torrwr cylched car fynd i mewn i'r safle gweithio. (Atal llwyth rhag cau)

2. Pan fydd y switsh sylfaen y tu mewn i'r offer switsio foltedd uchel yn y safle caeedig, ni ellir cau torrwr cylched y car. (Atal cau gyda gwifren sylfaen)

3. Pan fydd y torrwr cylched gwactod y tu mewn i'r offer switsio foltedd uchel ar gau, mae drws cefn y panel a'r cabinet wedi'i gloi gyda dyfais fecanyddol ar y gyllell sylfaen. (I atal mynediad damweiniol i adrannau byw)

4. Mae'r torrwr cylched gwactod y tu mewn i'r offer switsio foltedd uchel ar gau yn ystod y llawdriniaeth, ac ni ellir rhoi'r switsh sylfaen ar waith. (Atalwch hongian gwifrau daear yn fyw)

5. Ni all y torrwr cylched gwactod y tu mewn i'r offer switsio foltedd uchel adael safle gweithio torrwr cylched y troli pan fydd yn gweithio ac yn cau. (I atal breciau cyllell wedi'u llwytho)

Nodweddion

1: Cam amddiffyn caeth i sicrhau diogelwch personol

2: Gellir gosod yr ystafell gebl cymaint â 9 cebl un craidd

3: Bydd safleoedd gweithredu a phrofi yn cael eu sefydlu ar gyfer y cert llaw, ac mae gan y ddau safle ddyfais lleoli diogel a dibynadwy a dyfais arddangos

4: Mae'r amgaead wedi'i ymgynnull yn llwyr o blât dur aluminized a galfanedig, sy'n cael eu peiriannu a'u plygu gan offeryn peiriant ac yna eu bolltio.

5: Mae ganddo gryfder mecanyddol uchel a sicrheir ei daclusrwydd a'i harddwch.

6: Mae drws y switsfwrdd wedi'i chwistrellu â phlastig, mae ganddo hefyd allu cryf o wrthwynebiad effaith ac amddiffyniad cyrydiad.

7: Gellir darparu torrwr cylched gwactod VD4 i'r switsh cynradd a chyfres C3 o switsh llwyth math sefydlog o ABB, gellir darparu amrywiol dorwyr cylched gwactod domestig (fel VS1, VH1, VK, ZN28) hefyd yn lle'r un tramor. cynnyrch.

8: Mae drws ffrynt wedi'i osod gyda ffenestr arsylwi i wirio cyflwr gweithredu'r cydrannau y tu mewn i'r ystafell

Amodau Gwasanaeth

◎ Tymheredd yr aer amgylchynol: -15 gradd ~ plws 40 gradd ;

◎ Lleithder cymharol: Cyfartaledd dyddiol o 95 y cant, a chyfartaledd dyddiol pwysedd anwedd dŵr < 2.2kPa;

◎ Cyfartaledd misol «90 y cant , a chyfartaledd misol pwysedd anwedd dŵr < 1.8kPa;

© Uchder: ^1000m;

◎ Dwysedd seismig: nid y tu hwnt i Ms8.

◎ Dylai aer amgylchynol fod yn rhydd o lygredd o nwy neu anwedd cyrydol neu fflamadwy;

◎ Dim dirgryniad amlwg;

Prif baramedrau technegol
Foltedd graddedig	.....................................	kV	3.6,7.2,12
Amlder â sgôr	.....................................	Hz	50
Cerrynt graddedig y torrwr cylched	.....................................	A	630/4000
Cerrynt graddedig o offer switsio	.....................................	A	630/4000
Amser byr graddedig gwrthsefyll cerrynt (4S)	.....................................	kA	20,25,31.5,40
Uchafbwynt graddedig gwrthsefyll cerrynt (brig)	.....................................	kA	50,63,80,100
Cerrynt torri cylched byr graddedig	.....................................	kA	20,25,31.5,40
Lefel inswleiddio graddedig 1 munud amledd pŵer gwrthsefyll foltedd	Pole-to-poly, polyn-i- ddaear	kV	24,32,42
	Rhwng cysylltiadau agored	kV	24,32,48
Mae ysgogiad mellt yn gwrthsefyll foltedd (uchaf)	Pole-to-poly, polyn-i- ddaear	kV	40,60,75
	Rhwng cysylltiadau agored	kV	46,70,85
Y gragen yw IP4X, ac mae'n IP2X pan agorir drws y compartment a drws siambr torrwr cylched











C5: A yw OEM / ODM ar gael?

A: Ydy, mae! Gall ein cynnyrch gael ei Customized. Mae gennym dimau dylunio a pheirianneg, gallwn addasu cynhyrchion yn unol â llun neu ofynion cwsmeriaid.

C6: Ydych chi'n wneuthurwr neu'n gwmni masnachu?
A: Rydym yn ffatri, Fel gwneuthurwr proffesiynol 100 y cant gyda phrofiad gwneuthurwr 20 mlynedd, gallem gynhyrchu cynhyrchion yn unol â gofynion cwsmeriaid a gallem hefyd reoli ansawdd y cynnyrch 100 y cant.

C7: A ellir trafod y pris?

A: Ydy, mae'r pris yn agored i drafodaeth. Gellir ei newid yn ôl eich maint neu becyn

C8: Beth am arolygu?

A: Mae gennym y system arolygu gyfan o ddeunydd crai i gynhyrchion terfynol yn cynnwys prawf codiad tymheredd, prawf math dargludydd prawf chwistrellu halen, prawf bywyd mecanyddol.

C9: Beth yw telerau talu?

A: Mae TT, Paypal, Western Union, sicrwydd masnach Alibaba a L / C yn dderbyniol. 30 y cant T / T ymlaen llaw, balans 70 y cant cyn ei anfon.

C10: Beth yw'r gwasanaeth a gynigir gan y cwmni?

A: Mae gennym y tîm peiriannydd proffesiynol sy'n gallu dylunio a datblygu'r llwydni i gyrraedd gwahanol ofynion cwsmeriaid.

Mae gennym hefyd y tîm gwerthu i gynnig gwasanaeth da o gyn-werthu i ôl-werthu.

Mae'r cynnyrch hwn fel arfer wedi'i addasu.
Rydym yn wneuthurwr ac mae gennym adran dechnegol broffesiynol a all ddylunio a darparu atebion yn unol ag anghenion cwsmeriaid.
Cysylltwch â'n personél gwerthu i gael lluniadau dylunio

Dyma ein enghreifftiau cwsmeriaid ar gyfer eich cyfeirnod

OS OES ANGEN MWY O FANYLION, TEIMLOCH CHI AM DDIM CYSYLLTWCH Â NI
