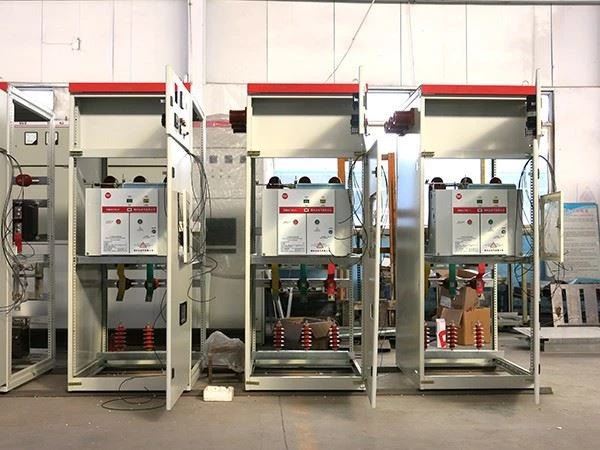

Offer switsio Prif Ddosbarthiad Trydanol 33KV

Offer switsio Prif Ddosbarthiad Trydanol 33KV

Disgrifiad o'r Strwythur Mae'r offer switsio wedi'i wneud o strwythur sefydlog amgaeëdig metel blwch-math ac mae'r ciwbicl yn cynnwys proffiliau profiesa G a gydosodwyd gan nifer o ddarnau cysylltiad. Mae'n cael ei rannu'n bedair adran, sef compartment busbar. Compartment CB, compartment mesuryddion a compartment cebl. Y rhannau rhaid i'r prosesu gael ei wneud gan beiriant dyrnu CNC, peiriant plygu CNC a pheiriannau soffistigedig a ddarperir yng nghanolfan brosesu CNC, gan sicrhau cywirdeb uchel o ran ffurf, lleoliad a dimensiwn, gwneud cyflym a chywir, yn hyblyg ar gyfer cyfuniad o wahanol opsiynau, a all fodloni gwahanol ofynion cwsmeriaid .

Anfon ymchwiliad

Disgrifiad

XGN-12 (2)

XGN-12 (3)

XGN-12

XGN15-12 (2)

XGN15-12

XGN66-12 (2)

Prif nodweddion

1. Mae'r ciwbicl o strwythur wedi'i ymgynnull, dim weldio, cryfder mecanyddol uchel ac ymddangosiad artistig.
2.Mae rhan uchaf y cefn ar gyfer GN30-12 switsh rotarydisconnect a rhan isaf ar gyfer GN19-12C datgysylltu switsh. Gall y ddyfais cyd-gloi mecanyddol a weithredir yn unol â gweithdrefnau ddarparu amddiffyniad diogelwch dibynadwy ar gyfer gweithrediad personol ac offer .
3. Mae'r prif switsh a fabwysiadwyd o fath monoblock, opsiynau fel ZN63-12(VS1-12)a VD4-12
Defnyddir dull cloi mecanyddol 4.Compulsory yn y cyd-gloi ymhlith prif switshis
, datgysylltwyr a drws ciwbicl i gwrdd â'r swyddogaeth cyd-gloi 'pum-brawf', gan fwynhau cyfuniad ar hap gyda'r brif uned gylch.

Nac ydw.	Eitem	Uned	Data technegol
1	Foltedd graddedig	kV	3.6, 7.2, 12
2	Cerrynt graddedig	A	630 1000	1250 2000	2500 3150
3	Cerrynt torri cylched byr graddedig	kA	20	31.5	40
4	Wedi'i raddio amser byr gwrthsefyll cerrynt	kA	20	31.5	40
5	Uchafbwynt graddedig gwrthsefyll cerrynt	kA	50	80	100
6	Graddio cylched byr gwneud cerrynt	kA	50	80	100
7	Hyd graddedig cylched byr	s		4
8	Gradd o amddiffyniad		IP2X
9	System fysiau		Bws sengl, bws sengl gyda ffordd osgoi, bws dwbl
10	Dull gweithredu		Electromagneteg, ynni storio gwanwyn
11	Dimensiwn amlinellol	mm	950^1000x2300 (islaw 1250A) 1000x1000x2300 (dros 1250A)
