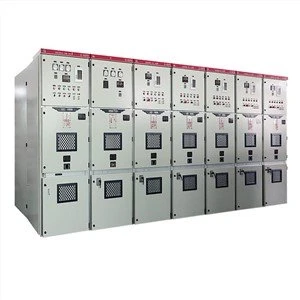

Cabinet Switsh Foltedd Uchel 10kv

10kv Uchel Voltage Switch Cabinet Mae cabinet switsh foltedd uchel yn addas ar gyfer derbyn a dosbarthu pŵer yn 3.6-12Kv system bws sengl ac adran bws sengl AC 50Hz tri cham. Mae ganddo swyddogaethau rheoli, diogelu a monitro cylchedau. Amodau Defnyddio 1. Amgylchynol...

Anfon ymchwiliad

Disgrifiad

Cabinet Switsh Foltedd Uchel 10kv

Mae cabinet switsh foltedd uchel cyfres KYN yn addas ar gyfer derbyn a dosbarthu pŵer mewn 3.6-12Kv system bws sengl ac adran bws sengl AC 50Hz tri cham. Mae ganddo swyddogaethau rheoli, diogelu a monitro cylchedau.

Amodau Defnyddio

1. Tymheredd amgylchynol: terfyn uchaf +40°C a therfyn is -10°C;

2. Nid yw'r uchder yn fwy na 1000 o fesuryddion;

3. Lleithder cymharol aer: cyfartaledd dyddiol ≤95%, cyfartaledd misol ≤90%;

4. Nid yw'r hollt seismig yn fwy nag 8 gradd;

5. Lleoedd heb lwch dargludol, nwy cyrydol a gladgen dŵr;

6. Lle nad oes tân, perygl ffrwydrad a dirgryniad difrifol.

Sylwer: (1)Pan ragorir ar yr amodau defnydd arferol a grybwyllir uchod, gall y defnyddiwr drafod gyda'n cwmni i benderfynu ar y cwmpas a'r mesurau technegol a ganiateir.

(2)Dylid troi'r gwresogydd trydan ymlaen pan fo'r lleithder cymharol yn fwy na 70%

(3) Pan fo'r uchder yn fwy na 1000 o fesuryddion, ymdrinnir ag ef yn unol â rheoliadau JB/Z102-72.

high and low voltage switch cabinet

Prif baramedrau technegol
Foltedd wedi'i raddio	.....................................	kV	3.6,7.2,12
Amlder wedi'i raddio	.....................................	Hz	50
Cerrynt wedi'i raddio o dorri cylchedau	.....................................	A	630/4000
Cerrynt wedi'i raddio o switshis	.....................................	A	630/4000
Amser byr wedi'i raddio yn gwrthsefyll y presennol (4S)	.....................................	Ca	20,25,31.5,40
Uchafbwynt wedi'i raddio yn gwrthsefyll y presennol (brig)	.....................................	Ca	50,63,80,100
Cerrynt torri cylched fer wedi'i raddio	.....................................	Ca	20,25,31.5,40
Amlder pŵer inswleiddio lefel 1min wedi'i raddio yn gwrthsefyll foltedd	Pole-to-pole, pole-to- ground	kV	24,32,42
	Rhwng cysylltiadau agored	kV	24,32,48
Goleuni'n gwrthsefyll foltedd (brig)	Pole-to-pole, pole-to- ground	kV	40,60,75
Goleuni'n gwrthsefyll foltedd (brig)	Rhwng cysylltiadau agored	kV	46,70,85
IP4X yw'r silffoedd, ac IP2X ydyw pan agorir drws y compartment a drws siambr torri'r gylched
