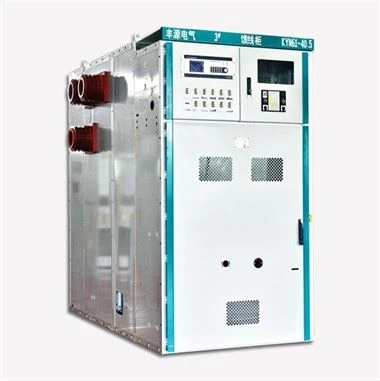

KYN61-40.5 Cabinet pŵer 300A wedi'i amgáu â chladin metel

KYN61-40.5 cabinet pŵer 300A wedi'i orchuddio â metel wedi'i amgáu

Model	KYN61-40.5
Foltedd graddedig	40.5
Amlder	50HZ
Cyfredol â Gradd	1250A/1600A/2000A
Gradd IP	IP3X
Tymheredd yr Amgylchedd	-10 C~ plws 40 C
Ategolion	manyleb
Cyfarwyddyd Cynnal a Chadw	Rhaid ei lanhau a'i roi mewn lle sych

Mae offer switsio KYN61-40.5 yn dri cham AC 50 Hz, foltedd graddedig o 40.5 KV offer dosbarthu pŵer dan do.Fel gweithfeydd pŵer, is-orsafoedd a dinistriad diwydiannol ynni trydan yn unig, ac mae ganddo weithrediad cylched o reolaeth, amddiffyn a monitro swyddogaeth.

Disgrifiad o'r Strwythur:

Offer switsh yn unol â safonau a dyluniad G83906 ac IEC298, A gellir eu tynnu o'r cabinet fel cydrannau uned gyfan (troli).
Mae strwythur y cabinet wedi'i wneud o blât zine wedi'i adneuo alwminiwm neu ddalen galfanedig wedi'i ymgynnull gyda'r ddau gysylltiad, roon switsh offer torrwr cylched ar wahân, ystafell fysiau, ystafell gebl ac ystafell offer, Mae'r holl gydrannau metel wedi'u seilio, mae gan bob adran o'r prif gylched .system ryddhad pwysau ar wahân gellir gosod sianel yn y compartment cebl bws daear 10 * 60mm.

Prif nodweddion:

1.Defnyddio strwythur cabinet wedi'i ymgynnull, strwythur llawr cart llaw torrwr cylched,
Maint Samal:
2.Dewisol: Mae'r cwmni torrwr gwactod VW1-40.5,VEP huadian huadian torrwr vacumm -40.5, torrwr cylched tebyg yn ymgyfnewidiol.
3.Gall offer gyda cherbydau trafnidiaeth arbennig godi, cludo cerbydau a chabinet lleoli cywir, cloi a dibynadwy
4. Defnyddir y prif switsh, cart llaw, switsh cyd-gloi drws rhwng dulliau cloi mecanyddol gorfodol i gyflawni swyddogaeth cyd-gloi 'Five Anti'.
Gellir cynnal gweithrediad 5.all ar gyflwr caeedig y drws, er mwyn amddiffyn diogelwch y gweithredwr.
6.Cable digon o le ystafell, gellir ei gysylltu â ceblau lluosog, ac allfa uwchben.
7.Shell amddiffyn gradd IP3X, handcart drws ystafell ar agor rhwng y gwahanol adrannau amddiffyn dosbarth IP2X.
8. Gall y deunydd fod yn daflen galfanedig gellir ei adneuo gynhyrchu plât sinc alwminiwm .

Amodau Amgylcheddol

1) Tymheredd Addas: -10 gradd ~ ynghyd â 40 gradd, Tymheredd cyfartalog dyddiol: Llai na neu'n hafal i 35 gradd.

2) Uchder Addas: Llai na neu'n hafal i 1000m

3) Lleithder Cymharol: Cymedr dyddiol Llai na neu'n hafal i 95 y cant , cymedr misol Llai na neu'n hafal i 90 y cant

4) Graddio Difrod Daeargryn: Llai na neu'n hafal i Lefel 8

Dylai achlysuron perthnasol fod yn rhydd rhag cyrydol, fflamadwy ac anwedd.

Prif Baramedrau Trydan

Nac ydw.	Eitemau			Uned	Paramedrau
1	Foltedd graddedig			KV	40.5
2	Amlder â sgôr			Hz	50
3	Cerrynt â sgôr y prif far bws			A	1250,1600,1200
4	Cerrynt â sgôr bar bws cangen			A	630/1250/ 1600
5	Lefel inswleiddio graddedig	Mae amledd pŵer yn gwrthsefyll foltedd mewn 1 munud (Gwerth effeithiol)	Cyfnod-cyfnod, Cyfnod-tir	KV	95
			Toriad ynysu cynradd	KV	115
		Ysgogiad Mellt Gwrthsefyll Foltedd (gwerth brig)	Cyfnod-cyfnod, Cyfnod-tir	KV	185
			Toriad ynysu cynradd	KV	215
		Amledd pŵer wrthsefyll foltedd cylched rheoli ategol		V	2000
6	Cerrynt torri cylched byr graddedig			CA	25/31.5
7	Cerrynt cau cylched byr graddedig (gwerth brig)			CA	63/80
8	Amser byr graddedig gwrthsefyll cerrynt (4S)			CA	25/31.5
9	Uchafbwynt graddedig gwrthsefyll cerrynt			CA	63/80
10	Foltedd graddedig y gylched reoli ategol			V	-110,-220,~220
11	Gradd amddiffyn				Amgaead IP4X, IP2X Pan fydd drws y torrwr cylched yn agor
12	Maint amlinellol (lled * dyfnder * uchder)			Mm	1400(1200)*2800(2600)*2600(*yn cynnwys cynllun cert llaw SF6 digidol mewnol)
13	pwysau			Kg	~2300



Beth yw offer switsio foltedd uchel



1, Deunydd o gorff cabinet offer switsio uchel-foltedd

1. Plât dur rholio oer neu ddur ongl (a ddefnyddir ar gyfer cypyrddau weldio);

2. Plât dur wedi'i orchuddio â sinc alwminiwm neu blât dur galfanedig (a ddefnyddir ar gyfer cydosod cypyrddau)

3. Plât dur di-staen (anfagnetig)

4. Plât alwminiwm (anfagnetig)

2, Unedau swyddogaethol offer switsh foltedd uchel:

1. Prif ystafell bar bws (wedi'i drefnu'n gyffredinol mewn dau strwythur: "pin" neu "1")

2. Ystafell torri cylched

3. ystafell cebl

4. Ystafell ras gyfnewid ac offer

5. Cabinet top ystafell busbar bach

6. compartment terfynell uwchradd

3, Swyddogaethau'r offer switsio

Mae gan y switshis swyddogaethau fel llinellau uwchben sy'n dod i mewn ac allan, llinellau cebl sy'n dod i mewn ac allan, a chysylltiad bar bws.

4, Cyfansoddiad y switshis

Dylai'r offer switsio fodloni gofynion perthnasol safon GB3906-1991 "3-35 kV AC Metal Amgaeedig Switchgear", sy'n cynnwys dwy ran: corff y cabinet a'r torrwr cylched. Mae corff y cabinet yn cynnwys cragen, cydrannau trydanol (gan gynnwys rhannau inswleiddio), amrywiol fecanweithiau, terfynellau eilaidd, a gwifrau.

5, Dosbarthiad

Yn ôl y dull gosod torwyr cylched

Yn ôl dull gosod torwyr cylched, fe'u rhennir yn fathau symudol (cart llaw) a sefydlog

1. Symudol neu handcart (a gynrychiolir gan Y): yn nodi bod y prif gydrannau trydanol y tu mewn i'r cabinet (fel torwyr cylchedau) yn cael eu gosod ar drol llaw y gellir ei thynnu'n ôl. Oherwydd cyfnewidioldeb da cypyrddau cart llaw, gall wella dibynadwyedd cyflenwad pŵer yn fawr. Mae'r mathau o gertiau llaw a ddefnyddir yn gyffredin yn cynnwys cert llaw ynysu, cert llaw mesur, cert llaw torrwr cylched, cart llaw PT, cart llaw cynhwysydd, a chert llaw amrywiol a ddefnyddir.

2. Math sefydlog (a gynrychiolir gan G): yn nodi bod yr holl gydrannau trydanol y tu mewn i'r cabinet (fel torwyr cylched neu switshis llwyth) yn cael eu gosod mewn math sefydlog, ac mae cypyrddau switsh sefydlog yn gymharol syml ac yn economaidd.

Yn ôl lleoliad gosod

Wedi'i rannu'n dan do ac awyr agored yn ôl lleoliad gosod

(1) Ar gyfer defnydd dan do (a gynrychiolir gan N): yn nodi mai dim ond dan do y gellir ei osod a'i ddefnyddio;

(2) Ar gyfer defnydd awyr agored (a nodir gan W): yn nodi y gellir ei osod a'i ddefnyddio yn yr awyr agored.

6, Yn ôl strwythur y cabinet

Yn ôl strwythur y cabinet, gellir ei rannu'n bedwar categori: offer switsh arfog metel caeedig, offer switsio cyfwng caeedig metel, offer switsio blwch caeedig metel, ac offer switsio agored

(1) Mae prif gydrannau offer switsio arfog amgaeedig metel (a gynrychiolir gan y llythyren K), megis torwyr cylchedau, trawsnewidyddion, bariau bysiau, ac ati, yn cael eu gosod yn y drefn honno mewn parwydydd metel daear wedi'u gwahanu gan offer switsio amgaeedig metel.

(2) Mae offer switsio bae caeedig metel (a gynrychiolir gan y llythyren J) yn debyg i offer switsio amgaeedig metel arfog gan fod ei brif gydrannau trydanol hefyd wedi'u gosod mewn adrannau ar wahân, ond bod ganddynt un neu fwy o raniadau anfetelaidd sy'n bodloni lefel benodol o amddiffyniad .

(3) Offer switsio math blwch caeedig metel (a gynrychiolir gan y llythyren X) Mae'r lloc switshis yn offer switsio amgaeedig metel.

(4) Offer switsio math agored, heb ofynion lefel amddiffyn, gyda rhai rhannau o'r casin yn offer switsio agored.

7, Pum mesur atal ar gyfer offer switsio foltedd uchel

1. Ar ôl i'r car torrwr cylched gwactod y tu mewn i'r offer switsio foltedd uchel gael ei gau yn y sefyllfa brawf, ni all y torrwr cylched car fynd i mewn i'r safle gweithio. (Atal llwyth rhag cau)

2. Pan fydd y switsh sylfaen y tu mewn i'r offer switsio foltedd uchel yn y safle caeedig, ni ellir cau torrwr cylched y car. (Atal cau gyda gwifren sylfaen)

3. Pan fydd y torrwr cylched gwactod y tu mewn i'r offer switsio foltedd uchel ar gau, mae drws cefn y panel a'r cabinet wedi'i gloi gyda dyfais fecanyddol ar y gyllell sylfaen. (I atal mynediad damweiniol i adrannau byw)

4. Mae'r torrwr cylched gwactod y tu mewn i'r offer switsio foltedd uchel ar gau yn ystod y llawdriniaeth, ac ni ellir rhoi'r switsh sylfaen ar waith. (Atalwch hongian gwifrau daear yn fyw)

5. Ni all y torrwr cylched gwactod y tu mewn i'r offer switsio foltedd uchel adael safle gweithio torrwr cylched y troli pan fydd yn gweithio ac yn cau. (I atal breciau cyllell wedi'u llwytho)









C5: A yw OEM / ODM ar gael?

A: Ydy, mae! Gall ein cynnyrch gael ei Customized. Mae gennym dimau dylunio a pheirianneg, gallwn addasu cynhyrchion yn unol â llun neu ofynion cwsmeriaid.

C6: Ydych chi'n wneuthurwr neu'n gwmni masnachu?
A: Rydym yn ffatri, Fel gwneuthurwr proffesiynol 100 y cant gyda phrofiad gwneuthurwr 20 mlynedd, gallem gynhyrchu cynhyrchion yn unol â gofynion cwsmeriaid a gallem hefyd reoli ansawdd y cynnyrch 100 y cant.

C7: A ellir trafod y pris?

A: Ydy, mae'r pris yn agored i drafodaeth. Gellir ei newid yn ôl eich maint neu becyn

C8: Beth am arolygu?

A: Mae gennym y system arolygu gyfan o ddeunydd crai i gynhyrchion terfynol yn cynnwys prawf codiad tymheredd, prawf math dargludydd prawf chwistrellu halen, prawf bywyd mecanyddol.

C9: Beth yw telerau talu?

A: Mae TT, Paypal, Western Union, sicrwydd masnach Alibaba a L / C yn dderbyniol. 30 y cant T / T ymlaen llaw, balans 70 y cant cyn ei anfon.

C10: Beth yw'r gwasanaeth a gynigir gan y cwmni?

A: Mae gennym y tîm peiriannydd proffesiynol sy'n gallu dylunio a datblygu'r mowld i gyrraedd gwahanol ofynion cwsmeriaid.

Mae gennym hefyd y tîm gwerthu i gynnig gwasanaeth da o gyn-werthu i ôl-werthu.





Mae'r cynnyrch hwn fel arfer wedi'i addasu.
Rydym yn wneuthurwr ac mae gennym adran dechnegol broffesiynol a all ddylunio a darparu atebion yn unol ag anghenion cwsmeriaid.
Cysylltwch â'n personél gwerthu i gael lluniadau dylunio

Dyma ein enghreifftiau cwsmeriaid ar gyfer eich cyfeirnod

cwsmeriaid Ethiopia

Taflen data
1.1 710-512-01-Prif Is-orsaf MVS1
Switchgear sy'n dod i mewn A01 B01 2
Dim Manyleb Cydrannau Uned Qty Maker
1 VCB
HVX12-50-31-F 275mm
Uchder Llai na neu'n hafal i 2000m
Foltedd agoriadol DC220V
Foltedd cau DC220V
Foltedd storio ynni DC220V
Gosod 1 Tsieina
2 VT JDZ-10 10KV/√3/0.1KV/√3 Gosod 3 Tsieina
3 CT
LZZBJ9-12 3000/1A 5P20 10VA
5P{1}}VA 5Fs5 5VA
Set 3 Tsieina
4 Ffiws foltedd uchel XRNP1-12 0.5A Pc 3 Tsieina
5 Ataliwr mellt HY5WZ-17/50 Set 3 Tsieina
6 Panel rheoli deallus WY-9008A Pc 1 Tsieina
7 Cylched fer a dangosydd bai daear EKL-4-1 Pc 1 Tsieina
8 Offeryn trydan amlswyddogaethol PD666-3S3 380V 5A Pc 1 Tsieina
9 Dilëwr harmonig cynradd LXQ-12KV Pc 1 Fengyuan
10 Arddangosfa wedi'i gwefru DXN-12Q Pc 1 Tsieina
11 Rheolydd tymheredd a lleithder WY-CS-III Pc 1 Tsieina
12 Darn cysylltu JY-2 Pc 3 Tsieina
13 Cyffordd blwch PJ1 Pc 1 Tsieina
14 Braced mesuryddion Math cyffredinol Pc 1 Tsieina
15 Lamp signal ND16-22D/4 AC380V coch Pc 1 CHNT
16 Lamp signal ND16-22D/4 AC380V gwyrdd Pc 1 CHNT
17 Lamp signal ND16-
