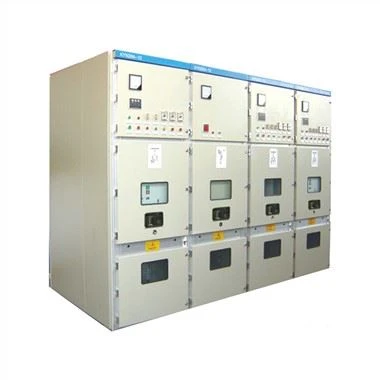

Blwch Dosbarthu XGN66-12 30.3KV

XGN{0}} SWITCHGEAR. Mae'r cynnyrch hwn wedi amsugno technoleg uwch dramor. Mae'n fach o ran maint, dim ond 50 y cant o gyfaint switsh cyffredin; mae'r cabinet yn uchel o ran maint ac yn dda mewn perfformiad; y mecanwaith cyd-gloi "pum-brawf", manteision syml a manteision eraill, mae'r cabinet yn 3.6, 7.12kV pŵer tri cham 50Hz Mae'r busbar sengl yn cyfleu'r set gyflawn o ddyfeisiau dan do ar gyfer derbyn a dosbarthu ynni. Mae ganddo hefyd swyddogaethau rheoli, amddiffyn a monitro'r gylched. Gellir ei ddefnyddio mewn gwahanol fathau o weithfeydd pŵer, is-orsafoedd a mentrau diwydiannol a mwyngloddio mewn adeiladau uchel a lleoedd eraill. Gellir ei gyfuno â chabinetau rhwydwaith cylch a hefyd agor a chau.

Anfon ymchwiliad

Disgrifiad

Blwch dosbarthu XGN66-12 30.3KV

Cabinet

Mae corff cabinet y switshis wedi'i wneud o blât dur neu blât alwminiwm-sinc a'i brosesu gan offer peiriant CNC, sydd nid yn unig â manwl gywirdeb uchel ond sydd hefyd â gwrthiant gwrth-cyrydu ac ocsideiddio cryf. Mae pwysau cyffredinol y cabinet yn ysgafnach na chabinetau offer eraill, ac mae'r cryfder mecanyddol yn uchel. Mae'r cylch prosesu a chynhyrchu yn fyr. , Mae gan y rhannau amlbwrpasedd cryf, ac mae arwynebedd y tir hynafol yn fach, sy'n gyfleus ar gyfer sefydliad cynhyrchu.

Compartment

Mae gan brif gydrannau trydanol y switshis adrannau annibynnol. Yn ôl gwahanol swyddogaethau, fe'u rhennir yn ystafell cart llaw, ystafell bar bws, ystafell gebl, ac ystafell offer cyfnewid fesul rhaniadau. Mae'r ystafelloedd yn cael eu gwahanu gan blatiau amddiffynnol metel. Mae cregyn y compartment i gyd wedi'u seilio'n annibynnol, ac mae lefel amddiffyn pob adran yn cyrraedd IP2X; ac eithrio'r ystafell gyfnewid, mae gan y tair adran arall eu sianeli lleddfu pwysau eu hunain.

Dyfais sy'n cyd-gloi

Mae'r pinnau ar y cyd rhwng y prif switsh, handcart, switsh sylfaen a drws cabinet i gyd yn mabwysiadu dulliau cloi mecanyddol gorfodol i fodloni'r swyddogaeth "pum atal". Dim ond pan fydd y torrwr cylched yn y safle agored / prawf neu'r safle gweithio y gellir cau'r cert llaw torri; ac ar ôl i'r torrwr cylched gael ei agor, ni ellir gweithredu mecanwaith gyrru'r cart llaw ac ni ellir symud y cart llaw i atal llwytho cart llaw torrwr cylched gwthio-tynnu.

Cyswllt dyfais ddaear

Yn yr ystafell gebl, darperir bar bws sylfaen 6x50mm2 ar wahân. Gall y bar bws hwn redeg trwy gabinetau cyfagos a gwneud cysylltiad da â'r cabinet i atal siociau trydan. Rhwystr corff dynol ac amodau amgylcheddol, sicrhau gweithrediad arferol y system bŵer, ac atal mellt rhag taro. Mae perygl trydan statig yn digwydd pan fydd mellt yn digwydd

Gwresogydd

Er mwyn atal y perygl o anwedd mewn hinsawdd gyda newidiadau tymheredd neu leithder uchel. Gosodwch wresogyddion yn yr ystafell torri cylched a'r ystafell gebl yn y drefn honno i'w defnyddio yn yr amgylchedd uchod ac i atal cyrydiad. Mae gan y switshis foltedd uchel ddyfais wresogi ar gyfer rheoli tymheredd a lleithder yn hawdd. Pan fydd tymheredd y switshis yn is na'r gwerth gofynnol ac mae'r lleithder yn uwch na'r gwerth gofynnol, mae'r ddyfais wresogi yn cael ei actifadu.

Compartment yn y cabinet switsh

1. Cart llaw y gellir ei thynnu'n ôl: Mae ffrâm y cart llaw yn cael ei ffurfio a'i chydosod â phlatiau dur rholio oer o ansawdd uchel. Mae'r handcart wedi'i gyfarparu â thorrwr cylched gwactod ac offer ategol eraill. Mae gan ffrâm y cart llaw fecanwaith gyrru cnau sgriw a chydiwr tra-uchel.

2. adran torrwr cylched: Mae trac arbennig yn cael ei osod yn y compartment torrwr cylched ar gyfer y handcart i symud, fel y gall y handcart torrwr cylched lithro a chael ei osod yn y compartment drwy fecanwaith sgriw-cnau rotatable.

3. Adran Busbar: Arweinir y prif far bws o un cabinet switsh i gabinet switsh arall a'i osod gan y bar bws cangen a'r adran cyswllt statig. Wrth basio drwy'r cabinet cyfagos, mae'r bar bws yn cael ei osod gan y llwyn wal, a all atal y ddamwain rhag lledaenu'n effeithiol, ac ar yr un pryd cynorthwyo'r prif far bws. Cefnogi role.The busbar yn mabwysiadu crebachu math casin neu broses cotio fluidized, ac yn y cyfnodau a cysylltwyr yn meddu ar lewys inswleiddio gwneud o ddeunyddiau gwrth-fflam i ffurfio inswleiddio cyfansawdd dibynadwy.

4. Adran cebl: Gellir gosod trawsnewidyddion cyfredol, arestwyr mellt a switshis sylfaen yn yr ystafell gebl. Mae digon o le yn gyfleus ar gyfer gosod a chysylltu ceblau lluosog.

Ystafell 5.Relay: Gall paneli mewnol ac allanol y ras gyfnewid fod â chydrannau eilaidd megis rheolaeth, cydrannau amddiffyn, mesuryddion, offer arddangos, ac arddangosfeydd monitro byw.

Paramenters Cynnyrch

Prif baramedrau technegol offer switsio
prosiect	uned	Paramedrau Technegol
Foltedd graddedig	KV	3.6 7.2 12
Mae amledd pŵer graddedig yn gwrthsefyll foltedd	KV	I'r llawr, bob yn ail : 42 Toriad : 48
Mae ysgogiad mellt graddedig yn gwrthsefyll foltedd	KV	I'r llawr, bob yn ail : 75 Toriad : 85
Amlder â sgôr	Hz	50
Cerrynt graddedig	A	630 1250
Cerrynt torri cylched byr graddedig (gwerth effeithiol)	kA	20 25 31.5
Cerrynt gwneud cylched byr graddedig (gwerth brig)	kA	50 63 80
Cerrynt cyson deinamig graddedig (gwerth brig)	kA	50 63 80
Sefydlogrwydd thermol graddedig 4s (gwerth effeithiol)	kA	20 25 31.5
Lefel amddiffyn		IP2X
Dimensiynau (lled * dyfnder * uchder)	mm	90010002300
pwysau	Kg	≈60

Prif baramedrau technegol torrwr cylched gwactod XGN66-12
prosiect	uned	Paramedrau Technegol
Foltedd graddedig	KV	12
Cerrynt graddedig	A	630 1250
Cerrynt torri cylched byr graddedig	KV	20 25 31.5
Cerrynt gwneud cylched byr graddedig	KV	50 63 80
Amser byr graddedig gwrthsefyll cerrynt (4s gwerth effeithiol)	KV	20 25 31.5
Uchafbwynt graddedig gwrthsefyll cerrynt (gwerth brig)	KV	50 63 80
Bywyd mecanyddol	Amseroedd	10000
Amseroedd cerrynt pen agored cylched byr graddedig	Amseroedd	50
Dilyniant gweithredu graddedig		Hollti-0.3-Ar gau-180s-Ar gau
Pellter agor cyswllt	mm	11±1
Bylchau rhwng llinellau cyswllt	mm	4±0.5
Pellter canol rhwng cyfnodau	mm	210
Cyflymder agor	m/s	1.2±0.2
Cyflymder cau	m/s	0.6±0.2
Amser agor	Ms	Llai na neu'n hafal i 60
Amser cau	Ms	Llai na neu'n hafal i 75
Cydamseru agoriadol tri cham	Ms	Llai na neu'n hafal i 2
Bownsio cau	Ms	Llai na neu'n hafal i 2
Gwrthiant dolen	μΩ	Llai na neu'n hafal i 45
Cysylltwch â thrwch gwisgo cronnol a ganiateir	mm	3

Cwmpas y cais

Defnyddir yn helaeth mewn adeiladau uchel, canolfannau masnachol, isffyrdd, meysydd awyr, gorsafoedd, mentrau diwydiannol a mwyngloddio, llwyfannau drilio, llwyfannau echdynnu olew, ardaloedd preswyl, strydoedd masnachol a phŵer a goleuadau gwledig.

XGN66-12 (3)

XGN66-12 (4)

XGN66-12 (5)

XGN66-12 (6)

XGN66-12 (7)

FFATRI

TYSTYSGRIF

CQC

ARDDANGOSFA

TROSOLWG CWMNI

PACIO A DARPARU

baozhuang_

FAQ

Q5 : A yw OEM / ODM ar gael?

A: Ydy, mae! Gall ein cynnyrch gael ei Customized. Mae gennym dimau dylunio a pheirianneg, gallwn addasu cynhyrchion yn unol â llun neu ofynion cwsmeriaid.

Q6 : Rydych chi'n wneuthurwr neu'n gwmni masnachu?
A: Rydym yn ffatri, Fel gwneuthurwr proffesiynol 100 y cant gyda phrofiad gwneuthurwr 20 mlynedd, gallem gynhyrchu cynhyrchion yn unol â gofynion cwsmeriaid a gallem hefyd reoli ansawdd y cynnyrch 100 y cant.

Q7 : A ellir trafod y pris?

A: Ydy, mae'r pris yn agored i drafodaeth. Gellir ei newid yn ôl eich maint neu becyn

Q8 : Beth am arolygu?

A: Mae gennym y system arolygu gyfan o ddeunydd crai i gynhyrchion terfynol gan gynnwys prawf codiad tymheredd, prawf math dargludydd prawf chwistrellu halen, prawf bywyd mecanyddol.

Q9 : Beth yw telerau talu?

A: Mae TT, Paypal, Western Union, sicrwydd masnach Alibaba a L / C yn dderbyniol. 30 y cant T / T ymlaen llaw, balans 70 y cant cyn ei anfon.
