Switsh LV Foltedd Isel

Foltedd Isel LV Switchgear Mae dyfeisiau TGAU yn addas ar gyfer systemau dosbarthu pŵer mewn gweithfeydd pŵer, petrolewm, cemegol, meteleg, tecstilau, adeiladau uchel a diwydiannau eraill. Paramedrau sylfaenol Prif strwythur 1. Mae'r brif ffrâm wedi'i gwneud o ddur adran agored math 8MF. Mae dwy ochr y...

Anfon ymchwiliad

Disgrifiad

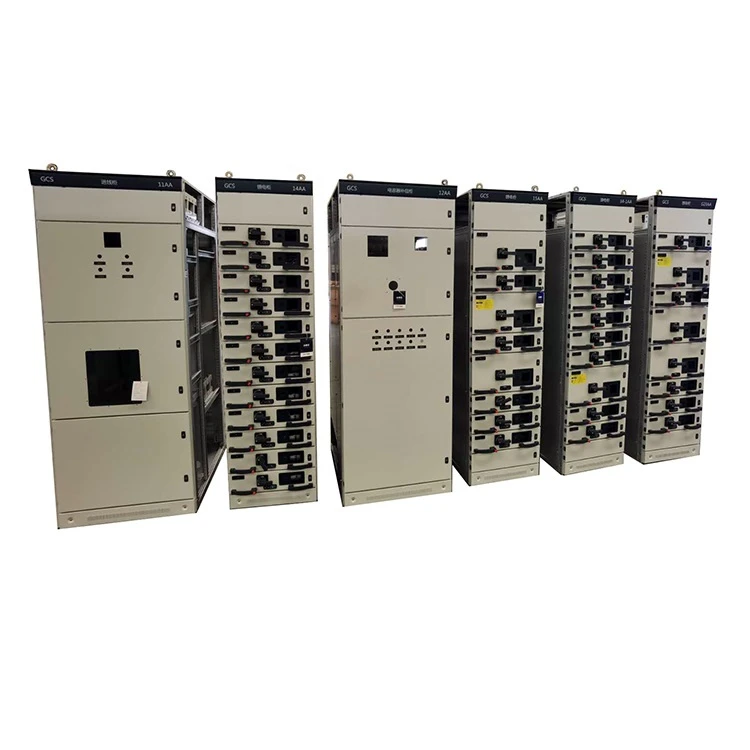

Switsh LV Foltedd Isel

Mae dyfeisiau GCS yn addas ar gyfer systemau dosbarthu pŵer mewn gweithfeydd pŵer, petrolewm, cemegol, meteleg, tecstilau, adeiladau uchel a diwydiannau eraill.

Paramedrau sylfaenol

Foltedd wedi'i raddio'n bennaf (v)			Croes lif 380(400),(660)
Foltedd wedi'i raddio â chylched ategol (v)			Croes lif 220,380(400)	Llif syth 110/220
Amlder wedi'i raddio (HZ)			50(60)
Foltedd inswleiddio wedi'i raddio (v)			660(1000)
Cyfredol wedi'i raddio (V)	Y bws lefel o		≤ 400
	Bws fertigol (MCC)		1000
Bar bws wedi'i raddio amser byr yn gwrthsefyll y presennol (KA/1s)			50.80
Bar bws wedi'i raddio'n uchafbwynt wrthsefyll y presennol (KA/0.1s)			105 , 176
Foltedd prawf amledd pŵer (V / 1min)		Y brif gylched	2500
		Cylched ategol	1760
Bar bws		System tair -cam pedwar –gwifren	A,B,C,PEN
		System tair -cam pump – gwifren	A, B, C, Addysg Gorfforol, N
Dosbarth amddiffyn			IP30, IP40

Prif strwythur

1. Mae'r brif ffrâm wedi'i wneud o ddur adran agored math 8MF. Mae gan ddwy ochr dur yr adran dyllau gosod gyda modiwlau o 20mm a 100mm a 9.2mm yn y canol, felly mae'r gosodiad mewnol yn hyblyg ac yn gyfleus.

2. Mae'r prif gynulliad ffrâm wedi'i gynllunio mewn dwy ffurf, y strwythur wedi'i gynnull yn llawn a'r strwythur weldio rhannol (ffrâm ochr a ffa) i ddefnyddwyr ei ddewis.

3. Mae pob ystafell swyddogaethol o'r ddyfais wedi'i hynysu oddi wrth ei gilydd, ac mae ei compartmentau wedi'u rhannu'n ystafell uned swyddogaethol, ystafell bar bws ac ystafell gebl. Mae swyddogaethau pob siambr yn gymharol annibynnol.

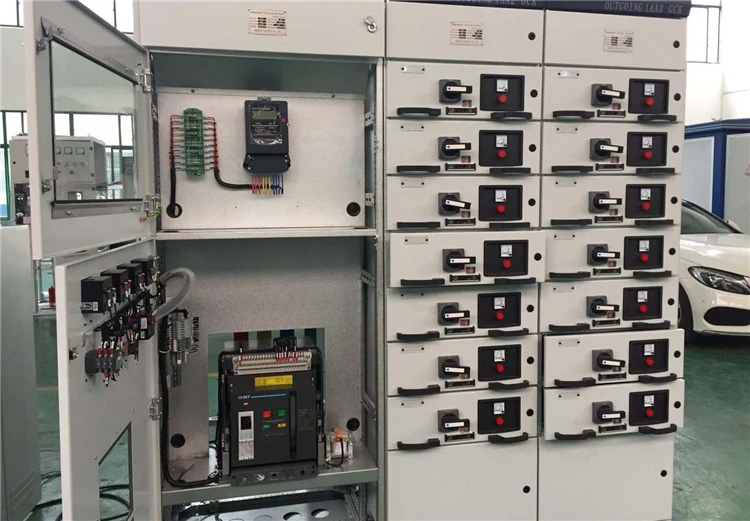

Low Voltage LV Switchgear
