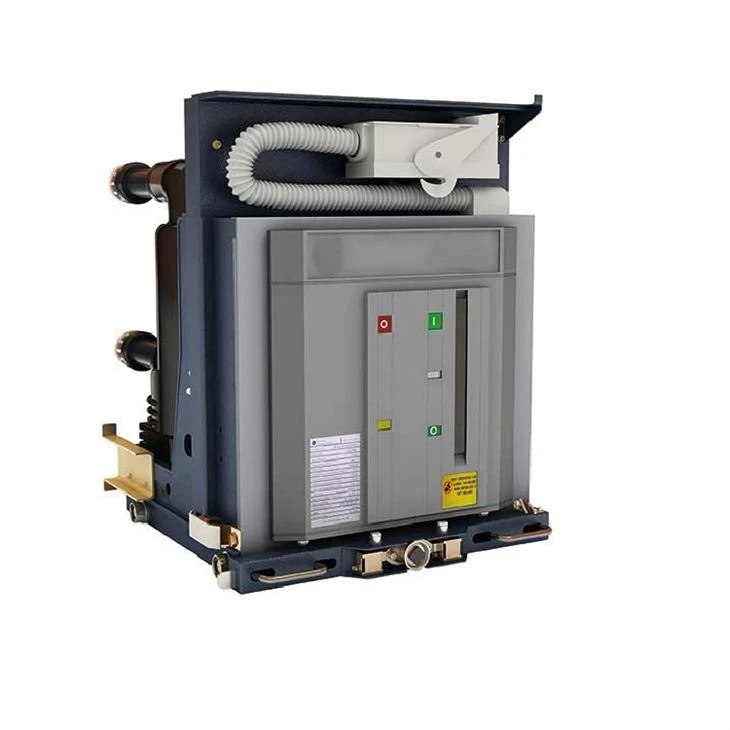

Torri Cylchdaith Gwactod Dan Do ar yr Ochr

Defnyddir yn helaeth mewn gweithfeydd pŵer, is-orsafoedd ac offer trydanol eraill, fel amddiffyn a rheoli cyfleusterau trydanol, yn enwedig ar gyfer y man lle mae'r nwyddau'n cael eu gweithredu'n aml o dan gerrynt sydd â sgôr a'r cerrynt torri lluosog.

Anfon ymchwiliad

Disgrifiad

Mae'r torrwr cylched gwactod dan do wedi'i osod ar yr ochr yn addas ar gyfer foltedd 12kV, fel uned amddiffyn a rheoli offer pŵer, mentrau diwydiannol a mwyngloddio, gellir ei ddefnyddio ar gyfer newid llwythi o wahanol fathau a gweithredu'n aml, gan dorri sefyllfa gyfredol cylched byr dro ar ôl tro. Mae'r cynnyrch yn mabwysiadu math newydd o dorrwr cylched, gall rhan VSG fabwysiadu'r brand rhyngwladol o bolyn wedi'i fewnosod, y interrupter gwactod ac mae'r brif ran cylched wedi'i selio'n sefydlog yn ei chyfanrwydd, amddiffyn y interrupter rhag gwrthdrawiad, llwch a delwedd gel, gallu cryf i addasu i'r amgylchedd, yn lleihau cost gweithredu a chynnal a chadw yn fawr. Gweithredu go iawn rhan y cynnyrch o fecanwaith gweithredu cynnal a chadw isel heb gynhaliaeth;

NA	Eitem	Unedau	Paramedrau technegol
1	Foltedd wedi'i raddio	KV	12
2	Mae amledd pŵer hyd byr wedi'i raddio yn gwrthsefyll foltedd		42/48 (Interphase, daear / toriad)
3	Mae ysgogiad mellt â sgôr yn gwrthsefyll foltedd		42/48 (Interphase, daear / toriad)
4	Amledd wedi'i raddio	Hz	50
5	Cerrynt graddedig	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Cerrynt torri cylched byr wedi'i raddio	KA	20/25	31.5	40
7	Mae amser byr wedi'i raddio yn gwrthsefyll foltedd	KA	20/25	31.5	40
8	Hyd cylched byr wedi'i raddio	S	4
9	Uchafbwynt brig yn gwrthsefyll cerrynt	KA	50/63	80	100
10	Cylched byr â sgôr yn cau cerrynt	KA	50/63	80	100
11	Amledd pŵer cylched eilaidd yn gwrthsefyll foltedd (1 munud)		2000
12	Grŵp cynhwysydd sengl / cefn wrth gefn wedi'i raddio yn torri cerrynt	A	630/400 (40kA: 800/400)
13	Banc cynhwysydd â sgôr yn cau cerrynt		12.5 (nid yw'r amledd yn fwy na)
14	Bywyd mecanyddol	KA	20000
15	Amserau torri cyfredol wedi'u graddio (bywyd trydanol)	KA	20000
16	Amserau torri cerrynt cylched byr wedi'u graddio	amseroedd	50 (40KA≤30)
17	Mae cysylltiadau deinamig a statig yn caniatáu gwisgo trwch cronnus	mm	3
18	Amser storio ynni	s	≤10
19	Cysylltwch â'r pellter agor	mm	11±1
20	Goddiweddyd	mm	3.5±0.5
21	Cysylltwch ag amser bownsio cau	Ms	≤2 (40KA≤3)
22	Cyfnod hollt / caeedig tri cham	Ms	≤2
23	Cyflymder agor cyfartalog (mae'r cysylltiadau wedi'u gwahanu gan -8mm)	m/s	1.2±0.2
24	Gwrthiant dolen prif ddargludol	m/s	0.6±0.2
25	Gwrthiant dolen prif ddargludol	μΩ	≤50(630A)≤45(1250A) ≤40 (1600,2000A) ≤35 (2500A neu fwy)
26	Dilyniant gweithrediad â sgôr		0-0.3s-Co-180s-Co
